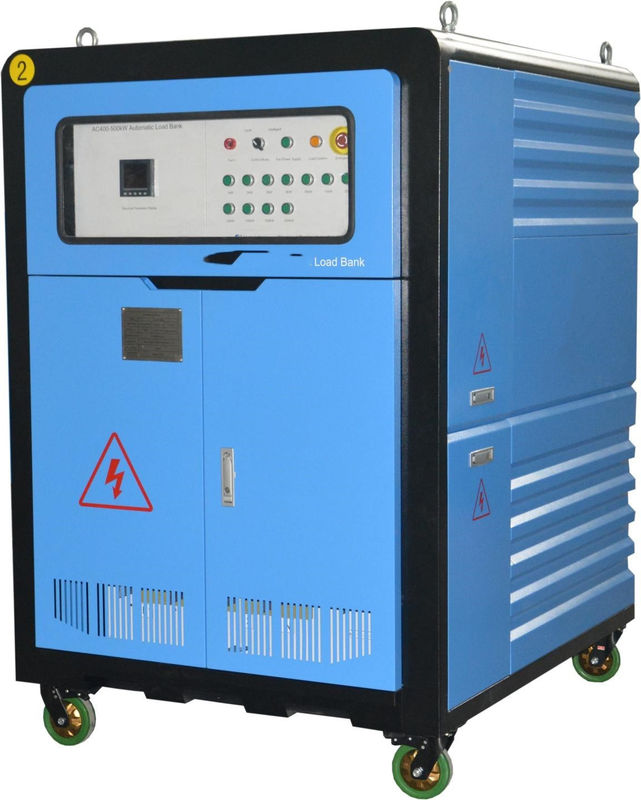

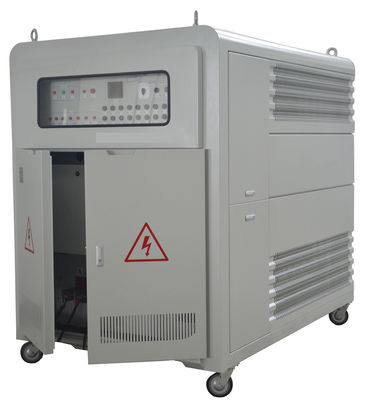

জেনারেটর পরীক্ষার জন্য 600 কেডব্লিউ পাওয়ার রেসিসিভ লোড ব্যাংক

মডেল

KL600

প্রদর্শনের নির্ভুলতা

স্তর ০।5

নিয়ন্ত্রণ ক্ষমতা

বাহ্যিক শক্তি 380VAC 3 ফেজ 4 তারের 50Hz

তারের সংযোগ

লোড ব্যাংক ইনপুট-বাসবার (তারকা সংযোজক "Y") নিয়ন্ত্রণ শক্তি ইনপুট-টার্মিনাল ব্লক

যোগাযোগ ইন্টারফেস

আরএস২৩২/আরএস৪৮৫

বিচ্ছিন্নতা

এফ

কাজ করার পদ্ধতি

ক্রমাগত কাজ

ঠান্ডা

জোরপূর্বক বাতাস, অনুভূমিক বায়ু গ্রহণ এবং উর্ধ্বমুখী নিষ্কাশন শীতল

পরিবহন

উঁচু চোখ এবং চাকা রোলার সহ

রঙ

গ্রাহকের প্রয়োজনীয়তা হিসাবে বা আমাদের নকশা হিসাবে

মাত্রা

1610*1250*1600 মিমি L×W×H

ওজন

৮০০ কেজি

পরিবেষ্টিত তাপমাত্রা

-১০°সি~+৫০°সি

আপেক্ষিক আর্দ্রতা

≤ ৯৫%

উচ্চতা

≤২৫০০ মিটার

বায়ুমণ্ডলীয় চাপ

৮৬-১০৬ কেপিএ

যোগাযোগকারী

স্নাইডার

ফিউজ

মিরো

পিএলসি

সিমেন্স

হালকা বোতাম

এ বি বি

রিলে

ওমরন

অ্যালোয় রেসিস্টর

কিংওয়ে

ডেটা প্রসেসিং সফটওয়্যার

কিংওয়ে

1) 3 লাইন LED মাল্টি-ফাংশন মিটার বাস্তব সময়ে ভোল্টেজ এবং তিনটি ফেজ এবং প্রতিটি ফেজ, প্রতিরোধ ক্ষমতা, ক্ষমতা ফ্যাক্টর, দৃশ্যমান ক্ষমতা, ফ্রিকোয়েন্সি এবং চলমান সময় প্রদর্শন করতে পারেন.

২) ব্যবহারকারী পাওয়ার প্রি-সেট করতে পারেন তারপর মাস্টার লোড বোতাম টিপুন।

3) নিয়ন্ত্রণ মোডঃ ব্যবহারকারী স্থানীয় নিয়ন্ত্রণ বা বুদ্ধিমান নিয়ন্ত্রণ (পিসি মাধ্যমে) চয়ন করতে পারেন

4) কন্ট্রোল মোড ইন্টারলকঃ কন্ট্রোল প্যানেলে কন্ট্রোল মোড চয়ন করার জন্য সুইচ রয়েছে, ব্যবহারকারী যদি একটি কন্ট্রোল মোড চয়ন করে তবে অন্য নিয়ন্ত্রণ মোডটি অবৈধ।

১) জরুরী স্টপ বোতাম আছে।

2) অতিরিক্ত লোড, অতিরিক্ত গরম, শর্ট সার্কিট ক্ষেত্রে, লোড ব্যাংক স্বয়ংক্রিয়ভাবে লোড মুছে ফেলবে এবং অ্যালার্ম দেবে।

3) ফ্যান সুরক্ষাঃ ফ্যান পাওয়ার চালু হওয়ার আগে লোড ব্যাংকটি লোড করা যায়নি।

৪) কোনো ফ্যানের অস্বাভাবিকতা বা পর্যাপ্ত বাতাসের পরিমাণ ইত্যাদির ক্ষেত্রে এলার্ম দিতে হবে।

5) সুরক্ষা বোতামঃ কিছু সুরক্ষা বোতাম মিথ্যা অ্যালার্ম বা বিশেষ প্রয়োজনীয়তার জন্য বন্ধ করা যেতে পারে।

1) স্বয়ংক্রিয় লোডঃ ব্যবহারকারী স্বয়ংক্রিয় লোড টেস্টিং করতে শক্তি এবং সময়কালের বেশ কয়েকটি সময় এবং পাল্টা 0%→25%→50%→75%→100% বা 110% তারপর →75%→50%→25%→0%. ইত্যাদি সেট করতে পারেন।

২) একাধিক ইউনিটের জন্য সমান্তরাল পরীক্ষা করতে পারে।

3) তথ্য সংরক্ষণ করা যেতে পারে, রিয়েল টাইম তথ্য এবং ইতিহাস তথ্য প্রদর্শন করতে পারে।

৪) এক্সেল এবং ওয়ার্ড ফরম্যাটে এক্সপোর্ট করা ডেটা পরীক্ষা করার সময় JPG ফরম্যাটে চার্ট এবং গ্রাফ এক্সপোর্ট করা যায় এবং সবগুলোই মুদ্রণযোগ্য।

মিটার প্রতীক বর্ণনাঃ লোডিং প্রক্রিয়ার সময়, মেশিনটি পরিমাপ যন্ত্রের মাধ্যমে রিয়েল-টাইম পরামিতি প্রদর্শন করতে পারে।

ডিসপ্লে যন্ত্র অপারেটিং এলাকা, কী ডায়াগ্রাম নিম্নরূপঃ যন্ত্র উপরের, মধ্যম এবং নিম্ন তিনটি প্রদর্শন উইন্ডো আছে, প্রতিটি মান এবং ইউনিট প্রতীক তথ্য গঠন করে। উদাহরণস্বরূপ,উপরের উইন্ডো 100 দেখায়.0 ভোল্ট, অর্থাৎ ফাসে এ ভোল্টেজ ১০০ ভোল্ট।

F1, F2 এবং নীচে, আপনি তিনটি উইন্ডো এবং পুনর্ব্যবহারযোগ্য ডিসপ্লে পরামিতি পরিবর্তন করতে পারেন।
ইংরেজিতে প্রতীক যার অর্থ:
V: ফেজ ভোল্টেজের প্রতীক; ইউনিটঃ V, এবং K, M থেকে kV MeV এর সাথে মিলিত;
V LL: দুটি চিহ্ন একটি লাইন ভোল্টেজ নির্দেশ করে; ইউনিটঃ V, এবং K, M থেকে kV MV এর সাথে মিলিত;
A: বর্তমানের প্রতীক; ইউনিটঃ A, এবং K, M থেকে kA, MA এর সাথে মিলিত;
W: সক্রিয় শক্তির প্রতীক; ইউনিটঃ W, এবং K, M থেকে kW, MW এর সাথে মিলিত;
Var: প্রতিক্রিয়াশীল শক্তির প্রতীক; এককঃ Var, এবং K, M থেকে kvar, Mvar এর সাথে মিলিত;
VA: দৃশ্যমান শক্তির প্রতীক; ইউনিটঃ VA, এবং K, M সমন্বয় kVA, MVA;
Hz: ফ্রিকোয়েন্সি প্রতীক; এককঃ হার্টজ;
PF: পাওয়ার ফ্যাক্টর প্রতীক;
E: শক্তির প্রতীক; ইউনিটঃ Ep (সক্রিয় শক্তি) kWh, Eq (প্রতিক্রিয়াশীল শক্তি) kVAh, Es (দৃশ্যমান শক্তি) kVA;
3P3L: তিন-ফেজ তিন-ক্যারিয়ার দুটি উপাদান;
3V3A: তিন-ফেজ তিন-ক্যারিয়ার তিন উপাদান;
3P4L: তিন-ফেজ চার-ডায়ার;
